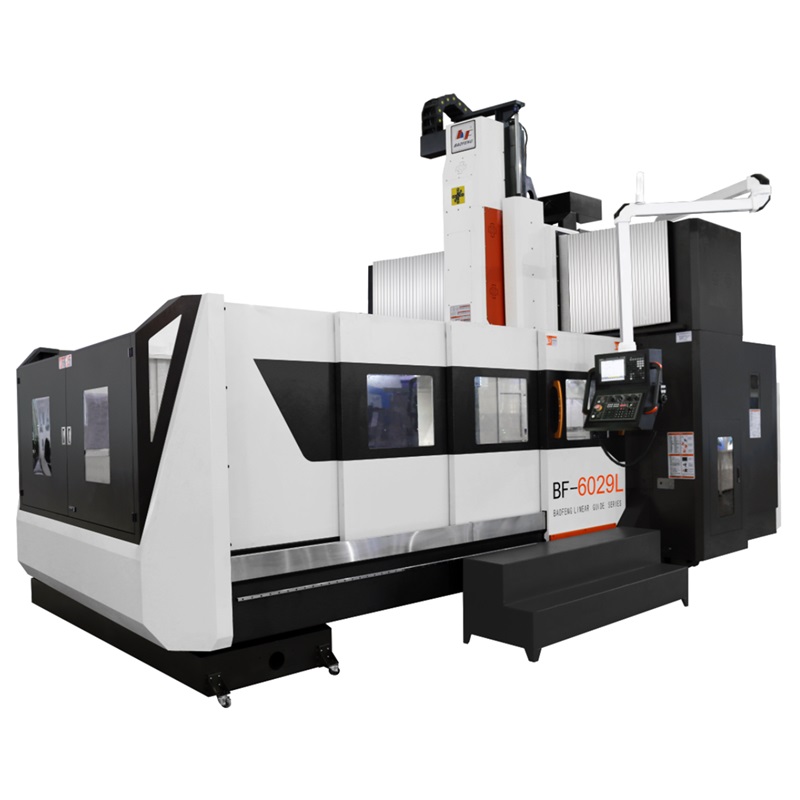

Жесткий двухколонный центр тяжелой резки BF-6029L используется для обработки крупных механических деталей и пресс-форм. Он может удовлетворить требования к обработке с числовым программным управлением многих видов прецизионных деталей, таких как основные крупные детали, пластины, решковые головки, пресс-формы. Он широко используется в обработке общемеханических деталей, автомобильных пресс-форм, штамповочных форм, транспортных пресс-форм, прецизионных механических деталей, больших корпусов электронных продуктов.
Технические характеристики
| Параметр | Единица | BF-6029 Жесткая тяжелая резка Центр двойной колонны |
| X/Y/Z axis travel | миллиметр | 6200*3300*1000 |
| Table size | миллиметр | 6000*2400 |
| T slot | миллиметр | 12-26*200 |
| Max load on table | кг | 30000 |
| Ширина портала | миллиметр | 2900 |
| Spindle nose to table | миллиметр | 280-1280 |
| X/Y/Z axis motor | КВТ | 9.0/7.0/7.0 |
| X/Y/Z rapid feed | м/мин | 12/12/12 |
| Контроллер | Mitsubishi: M80A/M80B Fanuc: Oi-MF/Siemens 828D | |
| Spindle taper | БТ50 | |
| Spindle speed | оборотов в минуту | 6000 |
| Spindle motor | Л.С | 26(22КВТ) |
| Positioning accuracy | миллиметр | ±0.005/300 |
| Repeated accuracy | миллиметр | ±0.003/300 |
| Air pressure | кг/cm² | 6 ~ 7 бар |
| Измерение | миллиметр | 16000*6000*5000 |
| Вес | кг | 65000 |
Конфигурация
Стандартные аксессуары
| Пункт | Имя |
| 1 | Система контроллеров Mitsubishi M80B |
| 2 | Система обдува шпинделя |
| 3 | Полностью закрытая крышка |
| 4 | Автоматическая система смазки |
| 5 | Система подачи СОЖ заготовки |
| 6 | Система позиционирования энкодера шпинделя |
| 7 | 3 axis inner encoder feedback system |
| 8 | Система подачи СОЖ шпинделя |
| 9 | Выравнивание болтов и блоков |
| 10 | Шнековый конвейер для стружки и лоток для стружки |
| 11 | Теплообменник |
| 12 | Operation unit |
| 13 | Тревожный свет |
| 14 | Рабочее освещение |
| 15 | Крышка направляющей |
| 16 | Базовый установочный комплект |
| 17 | Принадлежности |
| 18 | Инструменты и ящик для инструментов |
| 19 | Файлы |
Дополнительные аксессуары
| Пункт | Имя |
| 1 | Gear head 6000оборотов в минуту |
| 2 | Система Mitsubishi/Fanuc/Siemens |
| 3 | Milling head 0°/90°/180°/270° |
| 4 | Инструментальный магазин манипуляторного типа |
| 5 | ZF Коробка передач |
| 6 | Конвейер стружки цепного типа |
