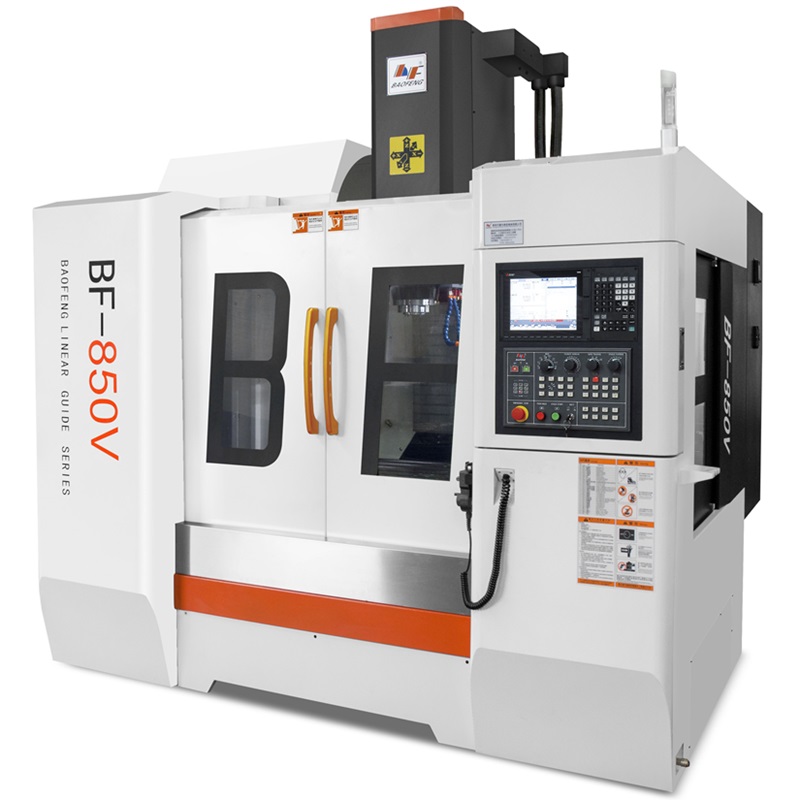

Высокоскоростной высокоточный вертикальный обрабатывающий центр для обработки пресс-форм BF-850V. Основанный на инновационной технологии нашей компании, BF-850V специализируется на производстве пресс-форм высокой точности. Разработанный с супержесткой структурой и высокоточными линейными направляющими осей X/Y/Z и шариковым винтом с конструкцией предварительного натяжения, BF-850V может обеспечить вам быструю, сильную, стабильную производительность обработки, что делает его применимым для высокоточной обработки компонентов и обработки штампов и пресс-форм. Он широко используется в автомобильной промышленности, машиностроении, приборостроении, легкой промышленной текстильной промышленности, электронных приборах, может в полной мере представить высокоточную и высокоэффективную способность обработки по очень разумной цене.
Технические характеристики
| Параметр | Единица | BF-850V |
| X/Y/Z axis travel | миллиметр | 800*500*500 |
| Table size | миллиметр | 900*500 |
| T slot | миллиметр | 5-18*100 |
| Max load on table | кг | 600 |
| Веретено center to column | миллиметр | 520 |
| Веретено nose to table | миллиметр | 130-630 |
| X/Y/Z axis motor | КВТ | 3.0/3.0/3.0 |
| X/Y/Z rapid feed | м/мин | 30/30/30 |
| Контроллер | Mitsubishi M80A/M80B Fanuc: 0i-MF/Siemens 828D | |
| Веретено taper | ББТ40 | |
| Веретено speed | оборотов в минуту | 12000 |
| Веретено motor | КВТ | 11 |
| Positioning accuracy | миллиметр | ±0.005/300 |
| Повторное позиционирование | миллиметр | ±0.003/300 |
| Атмосферное давление | кг/cm² | 6 ~ 7 бар |
| Измерение | миллиметр | 2600*2750*2900 |
| Вес | кг | 5200 |
- Высококачественное проектирование корпуса машины для серого литья с помощью анализа метода конечных элементов (FEA) для сохранения преимуществ легкой конструкции при обеспечении высокой жесткости машины.
- Все монтажные поверхности направляющих путем фрезерования и шлифования обеспечивают превосходную точность и частоту контакта выше 90%.
- Все стыковые поверхности корпуса станка очищаются вручную для обеспечения геометрической точности и жесткости контакта.
- Специальная конструкция с большим пролетом станины и колонны способна выдерживать высокую инерционную гравитацию и улучшать динамическую отзывчивость всей машины.
- V1 vibration standard of ББТ40 direct drive spindle, compared with most popular V4 vibration standard, has smaller spindle vibration and better surface processing performance.

Конфигурация
Стандартные аксессуары
| 1 | Система контроллеров Mitsubishi M80B |
| 2 | ББТ40 12000оборотов в минуту direct drive spindle |
| 3 | Система обдува шпинделя |
| 4 | Маслоохладитель шпинделя |
| 5 | Automatic centralized lubrication system |
| 6 | Пневматическая система |
| 7 | Система промывки СОЖ |
| 8 | Теплообменник для электрошкафа |
| 9 | Заднее устройство для удаления стружки |
| 10 | Руководства по эксплуатации |
| 11 | Тревожный свет |
| 12 | Рабочее освещение |
| 13 | Полностью закрытая крышка |
| 14 | Крышка направляющей |
Дополнительные аксессуары
| 1 | Контроллер Mitsubishi M80A |
| 2 | Контроллер Fanuc 0i-MF |
| 3 | Контроллер Siemens 828D |
| 4 | 12000/15000оборотов в минуту ББТ40 spindle |
| 5 | Подача СОЖ через шпиндель |
| 6 | BT40 24T/30T инструментальный магазин манипуляторного типа |
| 7 | Конвейер стружки цепного типа |
| 8 | 4-осевой поворотный стол |
