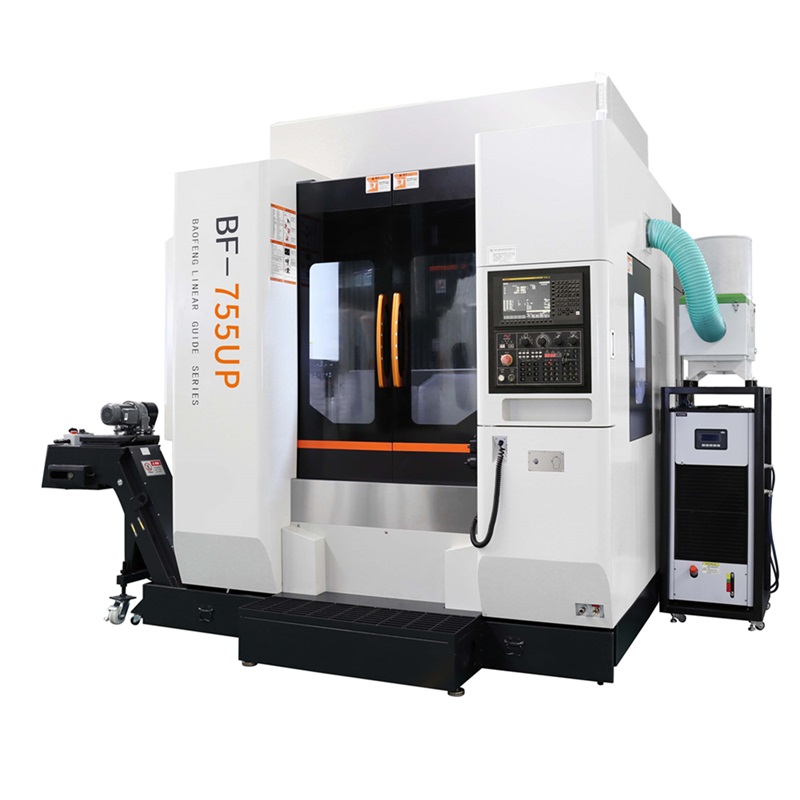

Высокоскоростной и высокоточный станок BF-755UP может непрерывно выполнять сверление, фрезерование, нарезание резьбы, растачивание, развертывание и другие процессы обработки одним зажимом, а также может точно и эффективно выполнять координатное растачивание и чистовую обработку сложных деталей и пресс-форм. Эта серия машин широко используется для массового производства шкафов, крышек, панелей, корпусов и пластин малого и среднего размера в высокоточных пресс-формах, автомобилях, машинах, контрольно-измерительных приборах, легком промышленном текстиле, электронных инструментах, прецизионных металлических изделиях, прецизионных пресс-формах и машиностроении.
Технические характеристики
| Параметр | Единица | БФ-755УП |
| X/Y/Z axis travel | миллиметр | 700*550*500 |
| Table size | миллиметр | 850*550 |
| T slot | миллиметр | 5-18*100 |
| Max load on table | кг | 800 |
| Spindle nose to table | миллиметр | 180-680 |
| X/Y/Z axis motor | КВТ | 3.0/3.0/3.0 |
| X/Y/Z rapid feed | м/мин | 30/30/30 |
| Контроллер | Мицубиси М80А | |
| Spindle taper | ХСК-А63 | |
| Spindle speed | оборотов в минуту | 20000 |
| Spindle motor | Л.С | 11КВТ |
| Positioning accuracy | миллиметр | ±0.003/300 |
| Repeated accuracy | миллиметр | ±0.002/300 |
| Air pressure | кг/cm² | 6 ~ 7 бар |
| Измерение | миллиметр | 2900х2420х3000 |
| Вес | кг | 6500 |
Конфигурация
Стандартные аксессуары
| Пункт | Имя |
| 1 | Мицубиси М80А controller system |
| 2 | ХСК-А63 20000оборотов в минуту built-in electric spindle |
| 3 | 11kw 20000оборотов в минуту spindle motor |
| 4 | Система обдува шпинделя |
| 5 | Маслоохладитель шпинделя |
| 6 | Automatic centralized lubrication system |
| 7 | Пневматическая система |
| 8 | Система промывки СОЖ |
| 9 | Теплообменник для электрошкафа |
| 10 | Цепной конвейер для стружки с тележкой |
| 11 | Руководства по эксплуатации |
| 12 | Тревожный свет |
| 13 | Рабочее освещение |
| 14 | Полностью закрытая крышка |
| 15 | Крышка направляющей |
| 16 | Наладчик инструмента |
Дополнительные аксессуары
| Пункт | Имя |
| 1 | Контроллер Fanuc 0i-MF(3) |
| 2 | Контроллер Siemens 828D |
| 3 | ХСК-А63 2000оборотов в минуту built-in electric spindle |
| 5 | Подача СОЖ через шпиндель |
