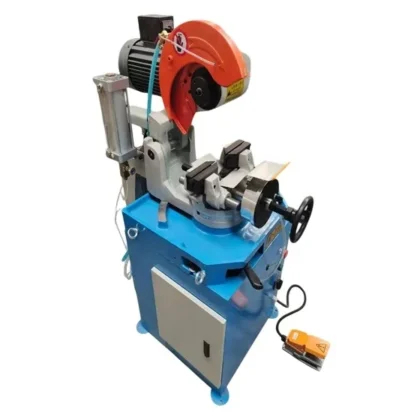

Автоматический труборезный станок QG-425CNC

Автоматический труборезный станок QG-425CNC представляет собой автоматический гидравлический металлорежущий станок с автоматической подачей, автоматическим зажимом и автоматической циркуляцией после резки. Он может резать обычную сталь, нержавеющую сталь, медь, алюминий и другие металлические материалы с различными формами поперечного сечения, особенно идеально подходит для резки различных труб. Данный станок отличается простотой эксплуатации, низким уровнем шума, отсутствием пылевого загрязнения, хорошим качеством резки, практически без заусенцев внутри и снаружи реза и высокой производительностью.

Технические параметры станка:

Конфигурация станка:

• Основной двигатель — 3.3 кВт/4 кВт — Yuanbang
• Двигатель масляного насоса — 2.2 кВт — Yuandong
• Серводвигатель подачи — 1 кВт — Mitsubishi Japan
• Шариковый винт — 32 — PDF
• Электромагнитный клапан — Maijie DSD-G02-2C-DC24
• Клапан управления скоростью — Xinsanli FKC-02
• Масляный насос — Huadeng VP30DH
• Сенсорный экран — Weilun 10 дюймов TK6071
• PLC-контроллер — Mitsubishi FX1N-32
• Контактор — Schneider CU-11
• Промежуточное реле — Omron
• Импульсный источник питания — Mingwei NES-150-24
• Сервопривод — Mitsubishi Japan SG-30A
• Трансформатор — Huatong JBK160

Установка и запуск станка

1. Оставьте достаточно рабочего пространства перед дисковой пилой в соответствии с габаритными размерами станка.
2. После транспортировки на место с помощью вилочного погрузчика аккуратно поставьте его, не допускайте падения или сильного столкновения.
3. Используйте уровень, чтобы отрегулировать станок в горизонтальное положение.
4. Подключите трехфазный источник питания переменного тока 380 В, 50 Гц и двухцветный желто-зеленый провод заземления. Обязательно заземлите двухцветный желто-зеленый провод заземления, чтобы избежать утечки.
5. Подключите шнур питания и подключите выключатель без предохранителя или рубильник. В это время будьте осторожны, чтобы не потерять фазу, чтобы избежать сгорания двигателя из-за отказа запуска.
6. После запуска двигателя проверьте, совпадает ли направление вращения с красной стрелкой на крышке пильного диска. Если оно противоположное, поменяйте местами две фазовые линии. Обратите внимание, что двухцветный желто-зеленый провод заземления нельзя менять местами.
7. При установке пильного диска следите за красной стрелкой на защитном кожухе пильного диска. Направление формы зуба соответствует направлению стрелки. Не устанавливайте его в обратном направлении, чтобы избежать опасности поломки пильного диска; перед началом работы машины убедитесь, что пильное полотно зафиксировано винтом, предотвращающим ослабление, в противном случае это также приведет к поломке пильного диска.
