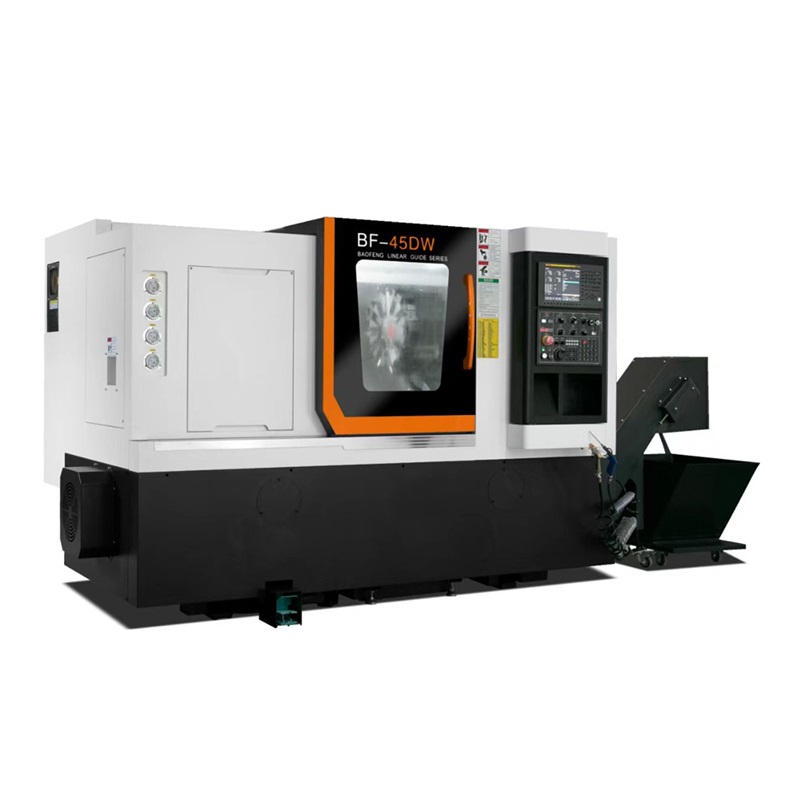

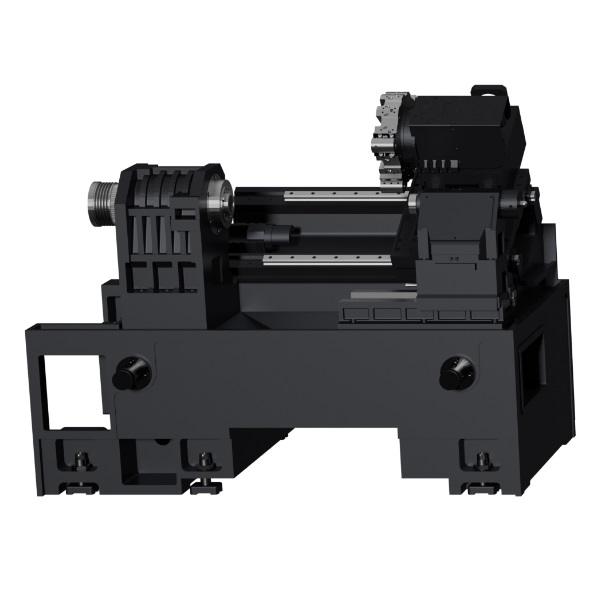

Токарный станок с ЧПУ BF-45DW использует револьверную головку высокой жесткости с точной индексацией для обеспечения точности обработки. Шпиндель поддерживается высокоточными двухрядными цилиндрическими подшипниками и высокоскоростными прецизионными радиально-упорными подшипниками, приводимыми в движение серводвигателем и синхронным ремнем. Система подачи осей X / Z использует предварительно натянутый шарико-винтовой винт со специальным подшипником для поддержки, что значительно повышает жесткость и стойкость к термической деформации шарико-винтовой пары, а также значительно повышает точность подачи.
Технические характеристики
| Parameter | Unit | BF-45DW |
| Maximum rotation diameter of machine bed | mm | 500 |
| Maximum turning length | mm | 470 |
| Maximum turning diameter | mm | 460 |
| Maximum rotation diameter on sliding plate | mm | 300 |
| Spindle | A2-6 | |
| Chuck | inch | 8 |
| Spindle hole diameter | mm | 66 |
| Bar diameter | mm | Φ52 |
| Spindle speed | r/min | 4000 |
| X/Z feed motor | kw | 3/3 |
| Spindle maximum output torque | Nm | 143/191/236 |
| Spindle motor | mm | 15/18.5 |
| X/Z travel | mm | 240/478 |
| Tailstock sleeve tapered hole | 400 | |
| Tailstock sleeve tapered hole | Mohs 5＃ | |
| Machine dimensions | mm | 2696*1890*1922 |
| Weight | kg | 3400 |
Конфигурация
Стандартные аксессуары
| Item | Name |
| 1 | Fanuc 0i-TF PLUS(5) controller system |
| 2 | biS12/3000 With brake biS12/3000 |
| 3 | Spindle motor: biIP30/8000rpm 15/18.5kw |
| 4 | MK-100SV-12T turret |
| 5 | Automatic chip conveyor |
| 6 | Auto power-off |
| 7 | Heat exchanger |
| 8 | Auto Lubrication |
| 9 | Operation manual |
| 10 | Alarming light + working light |
| 11 | Hard claw 8″ |
| 12 | Water gun + air gun |
| 13 | Hydraulic oil tank + chuc |
