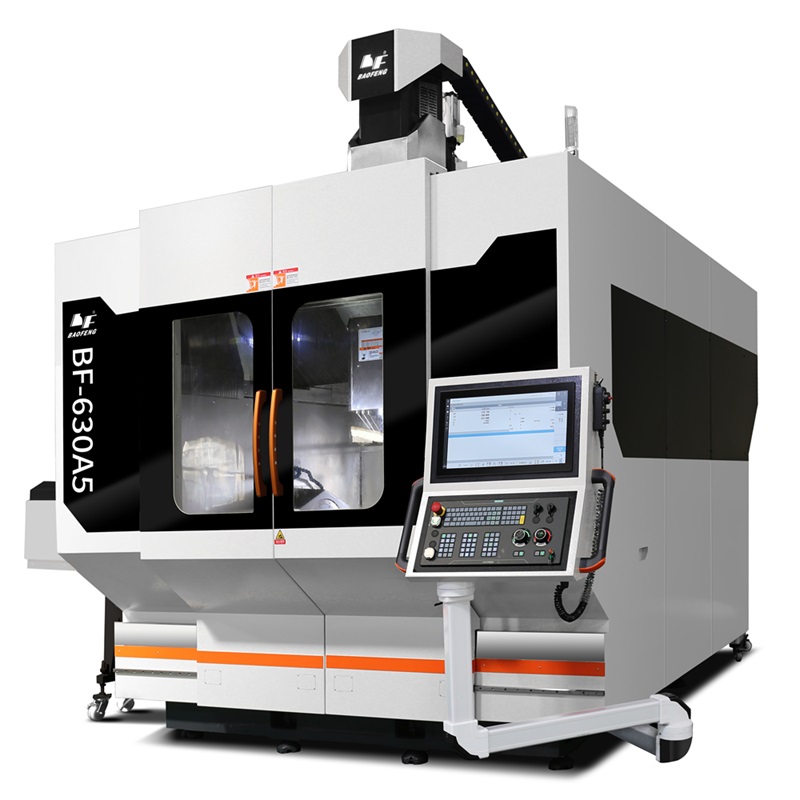

Высокоскоростной и высокоточный 5-осевой станок BF-630A5 используется для обработки крупных механических деталей и пресс-форм. Он может удовлетворить требования к обработке с числовым программным управлением многих видов прецизионных деталей, таких как основные крупные детали, пластины, решковые головки, пресс-формы. Он широко используется в обработке общемеханических деталей, автомобильных пресс-форм, штамповочных форм, транспортных пресс-форм, прецизионных механических деталей, больших корпусов электронных продуктов и т. д.
Технические характеристики
| Параметр | Единица | БФ-630А5 Высокоскоростной и высокоточный 5-осевой станок |
| X/Y/Z axis travel | миллиметр | 900*1000*700 |
| Table size | миллиметр | Φ630 мм |
| T slot | миллиметр | 14Н8 |
| Max load on table | кг | 850 |
| Spindle nose to table | миллиметр | 120-820 |
| Двигатель оси X/Y/Z/A/C | КВТ | 6.4/6.4/6.4/8.1*2/6.3 |
| X/Y/Z/A/C rapid feed | м/мин | 30/30/30 |
| Контроллер | СИНУМЕРИК ОДИН | |
| Spindle taper | ХСК-А63 | |
| Spindle speed | оборотов в минуту | 18000 |
| Spindle motor | Л.С | 30/105 |
| Positioning accuracy | миллиметр | ±0.003/300 |
| Repeated accuracy | миллиметр | ±0.003/300 |
| Air pressure | кг/cm² | 6 ~ 7 бар |
| Измерение | миллиметр | 5100*3600*4000 |
| Вес | кг | 18000 |
Конфигурация
Стандартные аксессуары
| Пункт | Имя |
| 1 | СИНУМЕРИК ОДИН |
| 2 | Система обдува шпинделя |
| 3 | Система охлаждения СОЖ |
| 4 | Automatic tool change system |
| 5 | Маховик |
| 6 | Автоматическая централизованная система смазки |
| 7 | Водомасляный сепаратор |
| 8 | Электрический шкаф кондиционера |
| 9 | Защитная дверь |
| 10 | Пистолет Aor+водяной пистолет |
| 11 | Сигнальная лампа и фонарь рабочего освещения |
| 12 | Автоматическое отключение питания |
| 13 | Улавливатель масляного тумана |
| 14 | ХСК-А63-24T tool magazine |
| 15 | Линейные шкалы |
| 16 | 630 мм D-D rotary table |
| 17 | Ось X/Y/Z винтовая полая масляная система охлаждения |
| 18 | Устройство для наладки инструмента Renishaw TS-27R |
Дополнительные аксессуары
| Пункт | Имя |
| 1 | Gear head 6000оборотов в минуту |
| 2 | Система HEIDENHAIN |
| 3 | Milling head 0°/90°/180°/270° |
| 4 | Инструментальный магазин манипуляторного типа |
| 5 | ZF Коробка передач |
| 6 | Конвейер стружки цепного типа |
