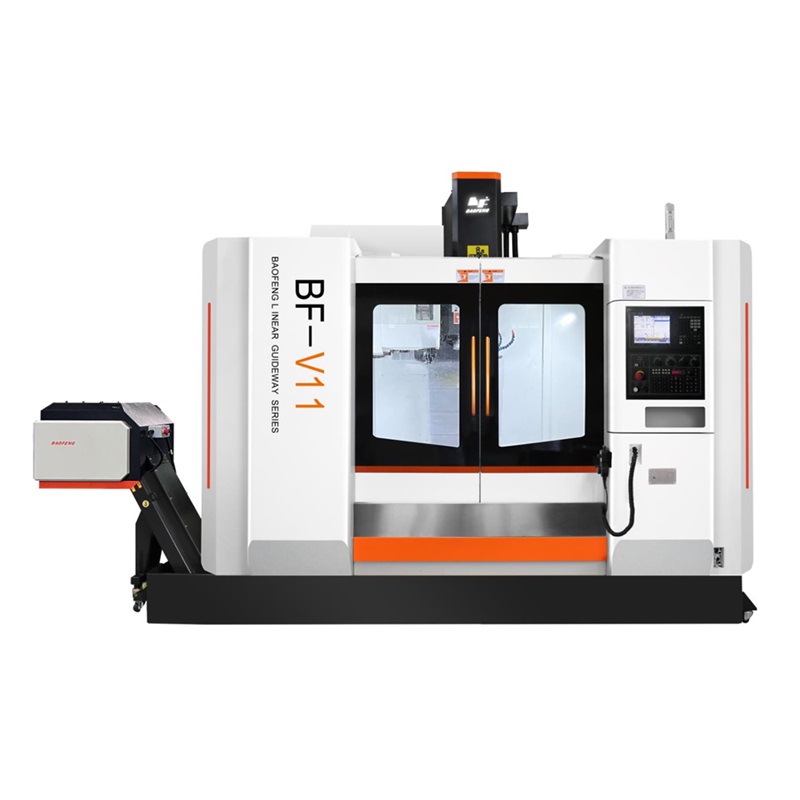

Вертикальный обрабатывающий центр BF-V11 может непрерывно выполнять сверление, фрезерование, нарезание резьбы, растачивание, развертывание и другие процессы обработки одним зажимом, а также может точно и эффективно выполнять координатное растачивание и чистовую обработку сложных деталей и пресс-форм. Эта серия машин широко используется для массового производства шкафов, крышек, панелей, корпусов и пластин малого и среднего размера в высокоточных пресс-формах, автомобилях, машинах, контрольно-измерительных приборах, легком промышленном текстиле, электронных инструментах, прецизионных металлических изделиях, прецизионных пресс-формах и машиностроении.
Технические характеристики
| Параметр | Единица | БФ-В11 |
| X/Y/Z axis travel | миллиметр | 1150*660*650 |
| Table size | миллиметр | 1200*600 |
| T slot | миллиметр | 5-18*100 |
| Max load on table | кг | 900 |
| Spindle center to column | миллиметр | 658 |
| Spindle nose to table | миллиметр | 130-780 |
| X/Y/Z axis motor | КВТ | 3.0/3.0/3.0 |
| X/Y/Z rapid feed | м/мин | 36/36/36 |
| Контроллер | Mitsubishi M80 / Fanuc 0i-MF | |
| Spindle taper | ББТ40 | |
| Spindle speed | оборотов в минуту | 12000 |
| Spindle motor | л.с. (кВт) | 11 |
| Positioning accuracy | миллиметр | ±0.003/300 |
| Repeated accuracy | миллиметр | ±0.002/300 |
| Air pressure | кг/cm² | 6 ~ 7 бар |
| Измерение | миллиметр | 3200х2810х3290 |
| Вес | кг | 7000 |
Конфигурация
Стандартные аксессуары
| 1 | Система контроллеров Mitsubishi M80B |
| 2 | BT40 12000оборотов в минуту direct drive spindle |
| 3 | Система обдува шпинделя |
| 4 | Маслоохладитель шпинделя |
| 5 | Automatic centralized lubrication system |
| 6 | Пневматическая система |
| 7 | Система промывки СОЖ |
| 8 | Теплообменник для электрошкафа |
| 9 | Сдвоенный шнековый и цепной стружкотранспортер |
| 10 | Руководства по эксплуатации |
| 11 | Тревожный свет |
| 12 | Рабочее освещение |
| 13 | Полностью закрытая крышка |
| 14 | Крышка направляющей |
| 15 | Инструментальный магазин БТ40-24Т манипуляторного типа |
Дополнительные аксессуары
| Пункт | Имя |
| 1 | Контроллер Mitsubishi M80A |
| 2 | Контроллер Fanuc 0i-MF |
| 3 | Конвейер стружки цепного типа |
| 4 | 4-осевой поворотный стол |
| 5 | Подача СОЖ через шпиндель |
