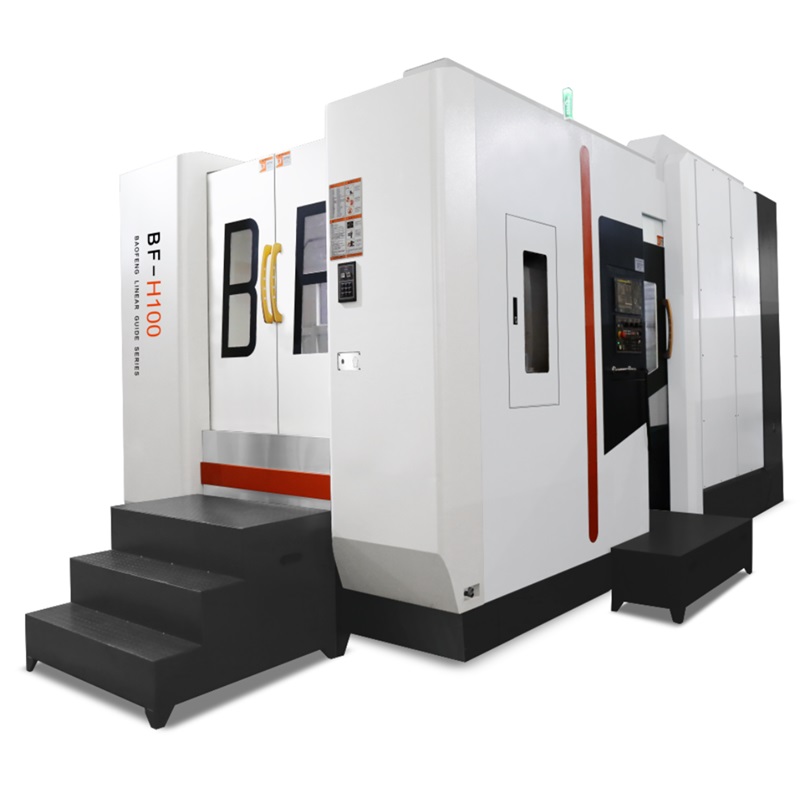

Горизонтальный обрабатывающий центр с коробчатым конвейером BF-H100 подходит для многократной обработки, такой как фрезерование, сверление, растачивание, развертывание, нарезание резьбы, обработка 2D и 3D изогнутых поверхностей. Он широко используется в автомобилях, двигателях внутреннего сгорания, бытовой технике, общем машиностроении и других отраслях промышленности.
Технические характеристики
| Параметр | Единица | БФ-Н100 Бокс-Уэй Горизонтальный обрабатывающий центр |
| X/Y/Z axis travel | миллиметр | 2600*1600*1200 |
| Table size | миллиметр | 1000*1000 |
| T slot | миллиметр | 9-22*100 |
| Max load on table | кг | 5000 |
| Максимальный диаметр поворота/высота | миллиметр | Φ2500*1600 |
| Spindle center to table | миллиметр | 125-1725 |
| Spindle nose to table center | миллиметр | 250-1450 |
| X/Y/Z axis motor | КВТ | 7.0/7.0/7.0/4.5 |
| X/Y/Z rapid feed | м/мин | 12/12/12 |
| Контроллер | Mitsubishi: M80A/M80B Fanuc: Oi-MF/Siemens 828D | |
| Spindle taper | БТ50 | |
| Spindle speed | оборотов в минуту | 6000 |
| Spindle motor | Л.С | 26(22КВТ) |
| Positioning accuracy | миллиметр | ±0,005/300 |
| Repeated accuracy | миллиметр | ±0,003/300 |
| Air pressure | кг/cm² | 6 ~ 7 бар |
| Измерение | миллиметр | 5000*5500*4400 |
| Вес | кг | 26000 |
Конфигурация
Стандартные аксессуары
| Пункт | Имя |
| 1 | Система контроллеров Mitsubishi M80B |
| 2 | Система обдува шпинделя |
| 3 | Workpiece coolant system |
| 4 | Автоматическая система смазки |
| 5 | Полностью закрытая крышка |
| 6 | Выравнивание болтов и блоков |
| 7 | Шнековый транспортер для стружки с лотком для стружки |
| 8 | Гидравлическая станция |
| 9 | Теплообменник |
| 10 | Тревожный свет |
| 11 | Рабочее освещение |
| 12 | Крышка направляющей |
| 13 | Operation unit |
| 14 | Интерфейс 4-й оси |
| 15 | Базовый установочный комплект |
| 16 | Принадлежности |
| 17 | Инструменты и ящик для инструментов |
| 18 | Файлы |
Дополнительные аксессуары
| Пункт | Имя |
| 1 | Зубчатая головка |
| 2 | Транспортер стружки |
| 3 | Поворотный стол |
| 4 | Инструментальный магазин |
| 5 | Система Mitsubishi/Fanuc/Siemens |
