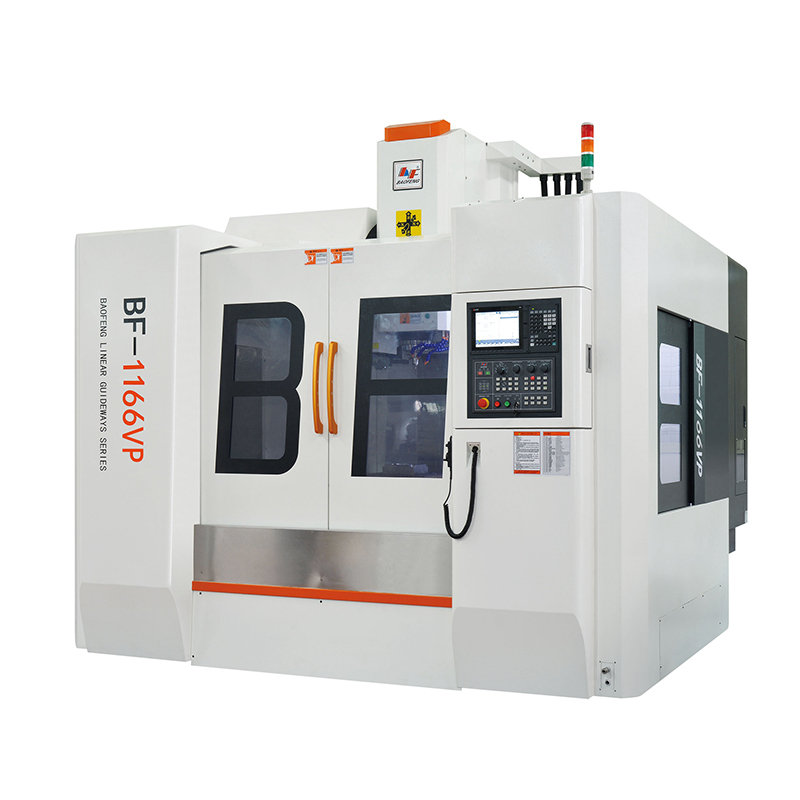

Обрабатывающий центр с линейной направляющей BF-1166VP может непрерывно выполнять сверление, фрезерование, нарезание резьбы, растачивание, развертывание и другие процессы обработки одним зажимом, а также может точно и эффективно выполнять координатное растачивание и чистовую обработку сложных деталей и пресс-форм. Эта серия машин широко используется для массового производства шкафов, крышек, панелей, корпусов и пластин малого и среднего размера в высокоточных пресс-формах, автомобилях, машинах, контрольно-измерительных приборах, легком промышленном текстиле, электронных инструментах, прецизионных металлических изделиях, прецизионных пресс-формах и машиностроении.
Технические характеристики
| Параметр | Единица | БФ-1166ВП |
| X/Y/Z axis travel | миллиметр | 1100*660*600 |
| Table size | миллиметр | 1250*650 |
| T slot | миллиметр | 6-18*100 |
| Max load on table | кг | 1100 |
| Веретено center to column | миллиметр | 710 |
| Веретено nose to table | миллиметр | 130-730 |
| X/Y/Z axis motor | КВТ | 3.0/3.0/3.0 |
| X/Y/Z rapid feed | м/мин | 30/30/30 |
| Контроллер | Фанук: 0i-MF(3) | |
| Веретено taper | ББТ40 | |
| Веретено speed | оборотов в минуту | 15000 |
| Веретено motor | 15КВТ | |
| Positioning accuracy | миллиметр | ±0.005/300 |
| Repeated accuracy | миллиметр | ±0.003/300 |
| Air pressure | кг/cm² | 6 ~ 7 бар |
| Измерение | миллиметр | 3310х3360х3100 |
| Вес | кг | 8000 |
Конфигурация
Стандартные аксессуары
| Пункт | Имя |
| 1 | Система контроллеров Fanuc 0i-MF(3) |
| 2 | ББТ40 15000оборотов в минуту direct drive spindle |
| 2 | 15kw 15000оборотов в минуту spindle motor |
| 3 | Система обдува шпинделя |
| 4 | Маслоохладитель шпинделя |
| 5 | Automatic centralized lubrication system |
| 6 | Инструментальный магазин БТ40-24Т манипуляторного типа |
| 7 | Пневматическая система |
| 8 | Система промывки СОЖ |
| 9 | Теплообменник для электрошкафа |
| 10 | Конвейер стружки цепного типа |
| 11 | Руководства по эксплуатации |
| 12 | Тревожный свет |
| 13 | Рабочее освещение |
| 14 | Полностью закрытая крышка |
| 15 | Крышка направляющей |
Дополнительные аксессуары
| Пункт | Имя |
| 1 | Контроллер Fanuc 0i-MF(1) |
| 2 | Подача СОЖ через шпиндель |
| 3 | HSK-A63-15000оборотов в минуту direct drive spindle |
| 4 | HSK-A63-18000оборотов в минуту electric spindle |
| 5 | Устройство для наладки инструмента прессового типа |
| 6 | Абсолютный лазерный инструмент для наладки инструмента |
