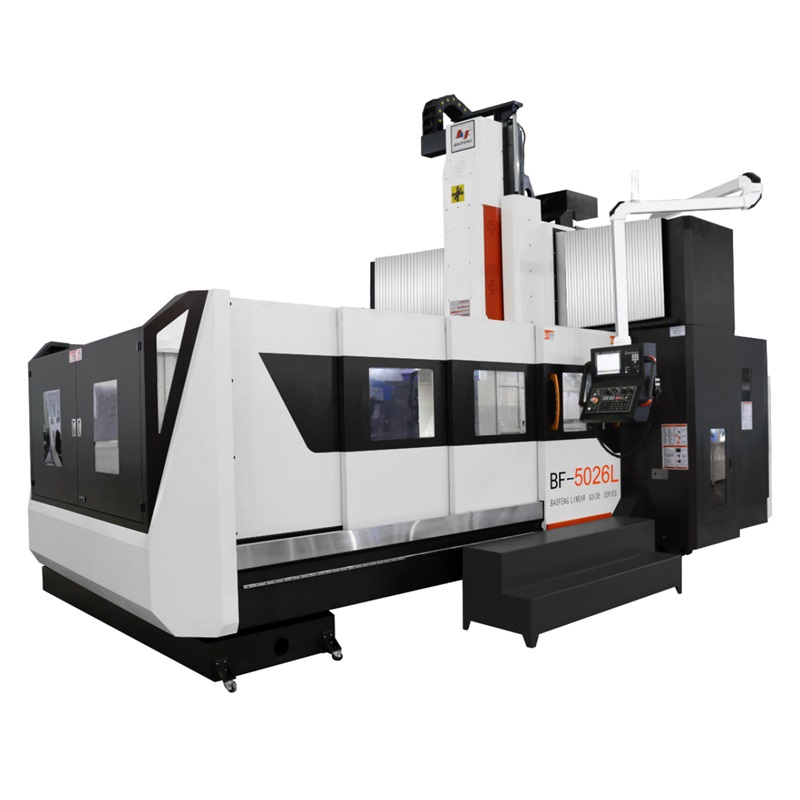

Двухколонный обрабатывающий центр BF-5026L используется для обработки крупных механических деталей и пресс-форм. Он может удовлетворить требования к обработке с числовым программным управлением многих видов прецизионных деталей, таких как основные крупные детали, пластины, решковые головки, пресс-формы. Он широко используется в обработке общемеханических деталей, автомобильных пресс-форм, штамповочных форм, транспортных пресс-форм, прецизионных механических деталей, больших корпусов электронных продуктов.
Технические характеристики
| Параметр | Единица | БФ-5026Л Двухколонный обрабатывающий центр |
| X/Y/Z axis travel | миллиметр | 5200*2500*1000 |
| Table size | миллиметр | 5000*2200 |
| T slot | миллиметр | 11-22*200 |
| Max load on table | кг | 24000 |
| Ширина портала | миллиметр | 2600 |
| Веретено nose to table | миллиметр | 208-1208 |
| X/Y/Z axis motor | КВТ | 9.0/9.0/9.0 |
| X/Y/Z rapid feed | м/мин | 12/12/12 |
| Контроллер | Mitsubishi: M80A/M80B Fanuc: Oi-MF/Siemens 828D | |
| Веретено taper | БТ50 | |
| Веретено speed | оборотов в минуту | 6000 |
| Веретено motor | Л.С | 26(22КВТ) |
| Positioning accuracy | миллиметр | ±0.005/300 |
| Repeated accuracy | миллиметр | ±0.003/300 |
| Air pressure | кг/cm² | 6 ~ 7 бар |
| Измерение | миллиметр | 14000*5300*5000 |
| Вес | кг | 40000 |
Конфигурация
Стандартные аксессуары
| Пункт | Имя |
| 1 | Система контроллеров Mitsubishi M80B |
| 2 | Система обдува шпинделя |
| 3 | Полностью закрытая крышка |
| 4 | Автоматическая система смазки |
| 5 | Система подачи СОЖ заготовки |
| 6 | Система позиционирования энкодера шпинделя |
| 7 | 3 axis inner encoder feedback system |
| 8 | Система подачи СОЖ шпинделя |
| 9 | Выравнивание болтов и блоков |
| 10 | Двойной шнек+цепной конвейер стружки |
| 11 | Теплообменник |
| 12 | Operation unit |
| 13 | Тревожный свет |
| 14 | Рабочее освещение |
| 15 | Крышка направляющей |
| 16 | Базовый установочный комплект |
| 17 | Принадлежности |
| 18 | Инструменты и ящик для инструментов |
| 19 | Файлы |
Дополнительные аксессуары
| Пункт | Имя |
| 1 | Gear head 6000оборотов в минуту |
| 2 | Система Mitsubishi/Fanuc/Siemens |
| 3 | Milling head 0°/90°/180°/270° |
| 4 | Инструментальный магазин манипуляторного типа |
| 5 | ZF Коробка передач |
| 6 | Конвейер стружки цепного типа |
